Steuerbare Halbleiterbauelemente

Bipolarer Transistor

Funktion

Durch Ansteuerung mit einem Basisstrom IB kann der Widerstand der Kollektor-Emitter-Strecke verändert werden.

Bipolarer Transistor als Stellwiderstand

Beachte: Die technische Stromrichtung und die Bewegungsrichtung der Elektronen (freie Ladungsträger oder Minoritätsträger) ist genau entgegengesetzt.

Symbol

Bipolarer Transistor Symbol

Anschlussbezeichnugen und Bedeutung

  1. B......Basis (Steueranschluss)
  2. C......Kollektor
  3. E......Emitter (Masse bzw. Summenpunkt zwischen Steuerstromkreis und Arbeitsstromkreis).

Aufbau des n-p-n Transistors

Bipolarer Transistor Aufbau

Prinzipschaltung des n-p-n Transistors

Bipolarer Transistor Prinzipschaltung

Die Stromverstärkung ist B = IC/IB für Gleichstrom. Sie bestimmt die Widerstände in der Transistorschaltung.

Bipolarer Transistor Kennlinien

Beim p-n-p Transistor sind alle Spannungen und Ströme umzupolen.

Unipolarer Transistor

Funktion

Durch Ansteuerung mit einer Spannung am Gate - Anschluss wird der Widerstand der Source-Drain-Strecke verändert.

Unipolarer_Transistor_d (28K)

Symbol Feld-Effekt-Transistors

Unipolarer_Transistor_e (43K)

Anschlussbezeichnugen und Bedeutung

  1. G......Gate (Steueranschluss)
  2. D...... Drain
  3. S.......Source (Masse bzw. Summenpunkt zwischen Steuerstromkreis und Arbeitsstromkreis).

Aufbau des n-Kanal Feld-Effekt-Transistors

Unipolarer_Transistor_a (44K)

Prinzipschaltung des n-Kanal Feld-Effekt-Transistors

Unipolarer_Transistor_b (36K)

Die Ansteuerung dieses Transistors mit UGS bewirkt ein Abschnüren des Kanals zwischen S und D. Das funktioniert auch bei extrem kleinen Strömen. Die Schaltwirkung wird daher nicht als Stromverstärkung sondern als sogenannte Steilheit S angegeben: S = ID/ UGS.

Unipolarer_Transistor_c (81K)

Die Steilheit ist der Ausdruck des "tan α" der Steuerkennlinie in einem ganz bestimmten Betriebspunkt (Arbeitspunkt AP).

Thyristor

Funktion

Durch Ansteuerung mit einem Stromimpuls (über ein Triggerbauelement wie DIAC ...) wird der Thyristor voll leitend; bei Unterschreiten des IH sperrt der Thyristor vollständig;

Ausnahme: GTO (Gate Turn Off) sperrt mit negativem Stromimpuls am Gate - leitet mit pos. Stromimpuls

Thyristor (63K)

Verwendung

  1. steuerbare Gleichrichter (siehe Vierquandrantenantrieb...)
  2. Gleichstromsteller,
  3. Wechselrichter .....

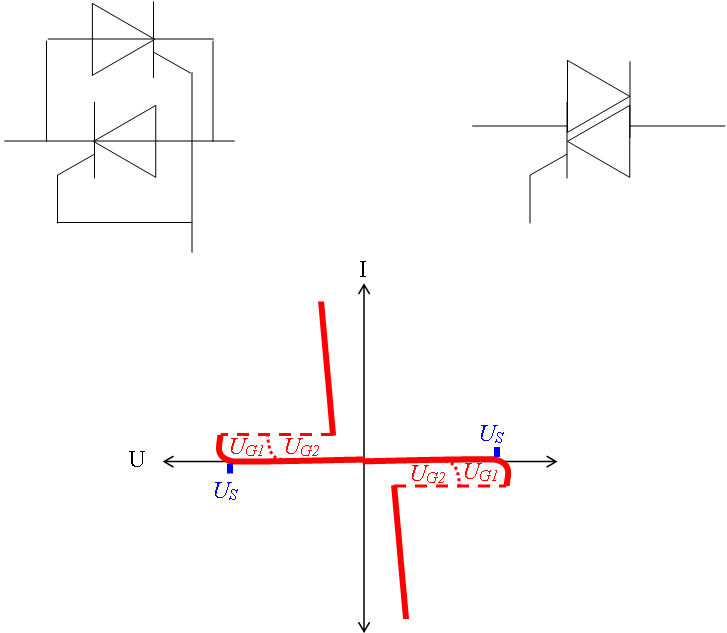

Der Triac

Er besteht praktisch aus zwei antiparallel geschalteten Thyristoren. Er ist also für Wechselstrom geeignet.

TRIAC (55K)

Verwendung

  1. Phasenanschnittsteuerung
  2. Schwingungspacketsteuerung
