FragenGET-Glättung von Spannungen
[EAM/EMT]
Verbesserung der Gleichspannung
Glättung
| Die Brummspannung wird durch das Parallelschalten eines Glättungskondensators verkleinert. |
Schaltbild:
|
Der Glättungsfaktor \( G \) ist ein Maß für die Stabilität der Ausgangsspannung im Vergleich zur Schwankung der Eingangsspannung bei Belastung der Schaltung. \( G = \frac {\Delta U_e}{\Delta U_a} \) |
Die Brummspannung ist lastabhängig und wird mit der Größe des Kondensators kleiner. Näherungsweise gilt:
|
a) für Einpulsgleichrichter: \( U_{Br} \approx \frac{I_L}{C} \cdot 4,8 \) \(G = \frac {\sqrt{2} \cdot U_e }{U_{Br}} \approx 0.3 \cdot U_e \cdot \frac {C}{ I_L } \) |
b) für Zweipulsgleichrichter: \( U_{Br} \approx \frac{I_L}{C} \cdot 1,8 \) \(G = \frac {\sqrt{2} \cdot U_e }{U_{Br}} \approx 0.79 \cdot U_e \cdot \frac {C}{ I_L } \) |
|

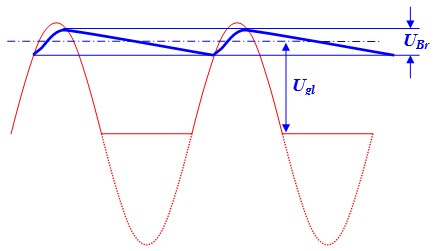

die Lücke zwischen den Wellen ist mehr als eine Halbwelle:
|

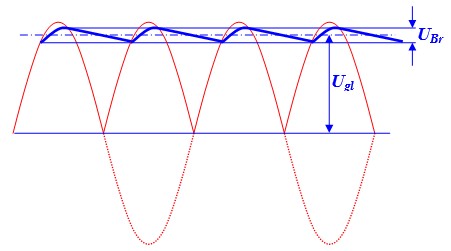

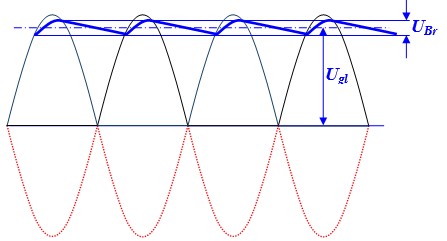

die Lücke zwischen den Wellen ist weniger als eine Halbwelle:
|
Stabilisierungsfaktor
Der Stabilisierungsfaktor \( S \) ist das Verhältnis der "relativen" Eingangsspannungsänderung \( \frac {\Delta U_e}{U_e} \) zur "relativen" Ausgangsspannungsänderung \( \frac {\Delta U_a}{U_a} \).
\( S = \frac { \frac {\Delta U_e}{U_e}}{\frac{\Delta U_a}{U_a}} = {\frac{\Delta U_e \cdot U_a}{\Delta U_a \cdot U_e}}\)Siebung
|
Der Siebfaktor \( s \) ist das Verhältnis der Brummspannungen: \( s = \frac{U_{Br1}}{U_{Br2}} \) |
RC-Siebung für kleine Ströme;
für Einpulsschaltung: \( s = 2 \cdot \pi \cdot f \cdot R \cdot C \) für Zweipulsschaltung: \( s = 4 \cdot \pi \cdot f \cdot R \cdot C \) |
LC-Siebung für große Ströme;
\( s = (2 \cdot \pi \cdot f)^2 \cdot R \cdot C \) |
Einblick in die Praxis
Siehe dazu die Laborübung "Glättung von Sannungen".
