Z-Diode zur Stabilisierung

Die Z-Diode wirkt in Sperrschaltung wie ein "Überdruckventil". Ist die Spannung höher als die Zenerspannng, wird der "überschüssige Strom abgeleitet.

Schaltbild: Der Vorwiderstand schützt das Bauteil vor Überhitzung, weil ein Halbleiter ein bis "zum Umfallen" leitet.

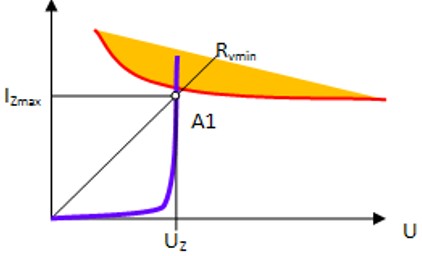

a) Der kleinste Widerstand bringt den höchsten Strom siehe A1: b) Der größte Widerstand bringt den kleinsten Strom und weniger Stabilität, siehe A2

Zusammengefasst wird so gerechnet:

Grenze für die Leistungsfähigkeit der Z-Dode ist der \( R_{vmin} = \frac{U_{emax} - U_Z}{I_{zmax} + I_{Lmin}} \)

Grenze die Stabilität der Spannung ist der \( R_{vmax} = \frac{U_{emin} - U_Z}{I_{zmin} + I_{Lmax}} \) dabei ist der kleinste sinnvolle Diodenstrom in der Praxis etwa \( I_{Zmin} = 0,1 \times I_{zmax} \)

Was dabei herauskommen kann, könnt ihr unten mal anschauen. Wir wollten ein stabiles 15V Netzgerät basteln:
